Centrales Hidroeléctricas de Pando & Monte Lirio

Chiriquí | Panamá

Datos del Proyecto

Área: Centrales Hidroeléctricas
Potencia: 88 MW
Tipo de Contrato: EPC
Pais: Panamá
Ciudad/Provincia: Chiriquí
Cliente: Electron Investment, S.L.

Características del Proyecto

Central Hidroeléctrica de Pando:

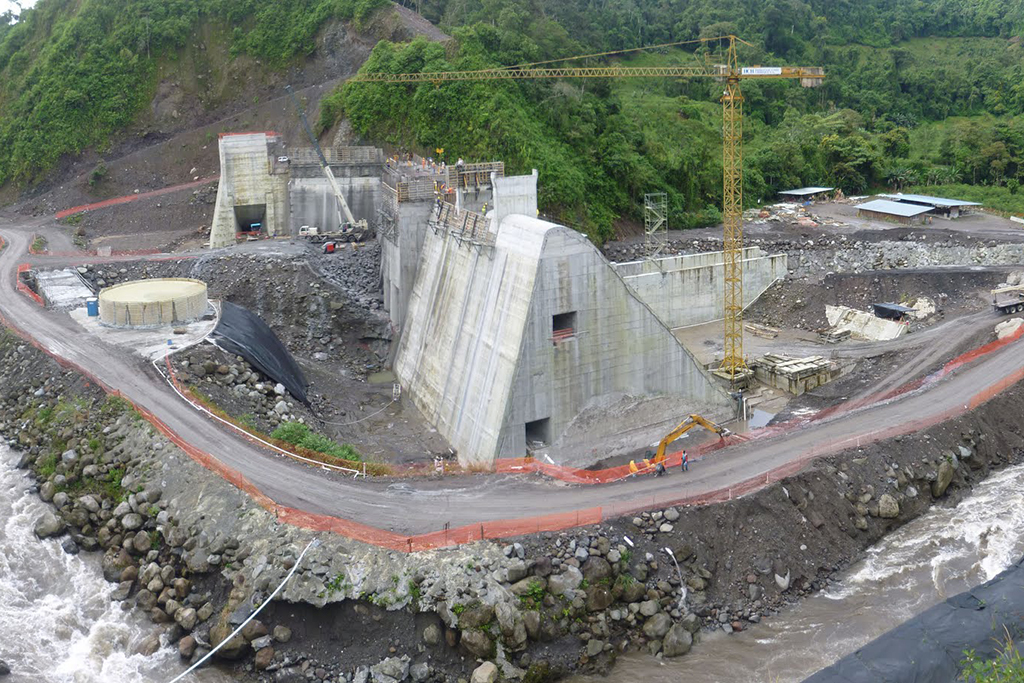

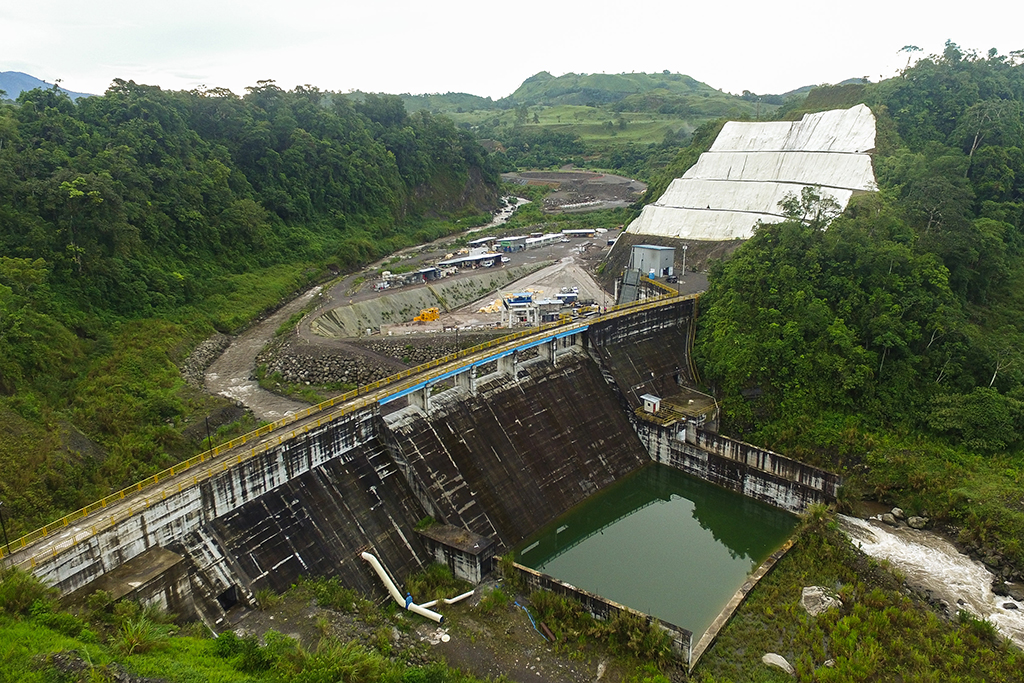

Proyecto hidroeléctrico de tipo regulador consistente en presa de gravedad con planta curva, tubería forzada, casa de máquinas y canal de descarga.La altura de la presa es 34,50 m desde cimientos y tiene una longitud de coronación de 173m. , el volumen máximo de agua embalsada es 900.000 m³. La presa consta de dos galerías de inspección. La superior de 140 m y la inferior de 120 m de longitud.La tubería forzada tiene 2,1 km de longitud con diámetros comprendidos entre 2800 mm y 1900 mm. Los materiales usados en su construcción son acero y PRFV.La casa de máquinas aloja 2 turbinas Pelton para un caudal total de 29 m³/s y un salto neto de 255 m. La potencia instalada de transformación es de 34 MVA.

Características:
• Presa de gravedad de planta curva y Obra de toma.
• Tubería forzada para 14,5 m3/s y salto neto 256 m.
• Casa de máquinas con 2 turbinas Pelton verticales y Subestación eléctrica.

Central Hidroeléctrica de Monte Lirio:

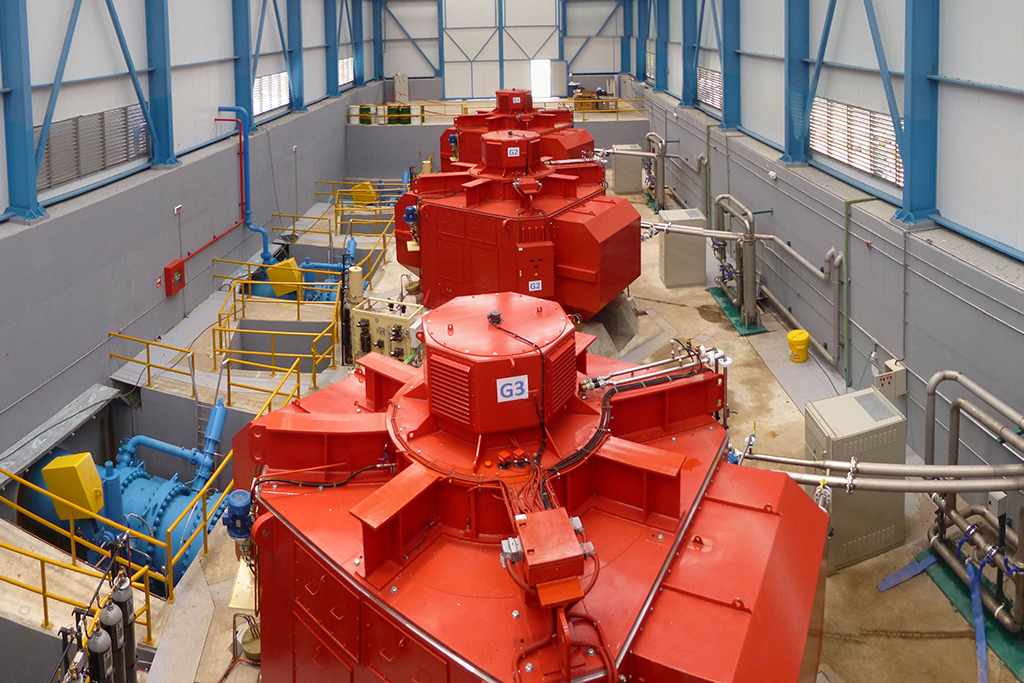

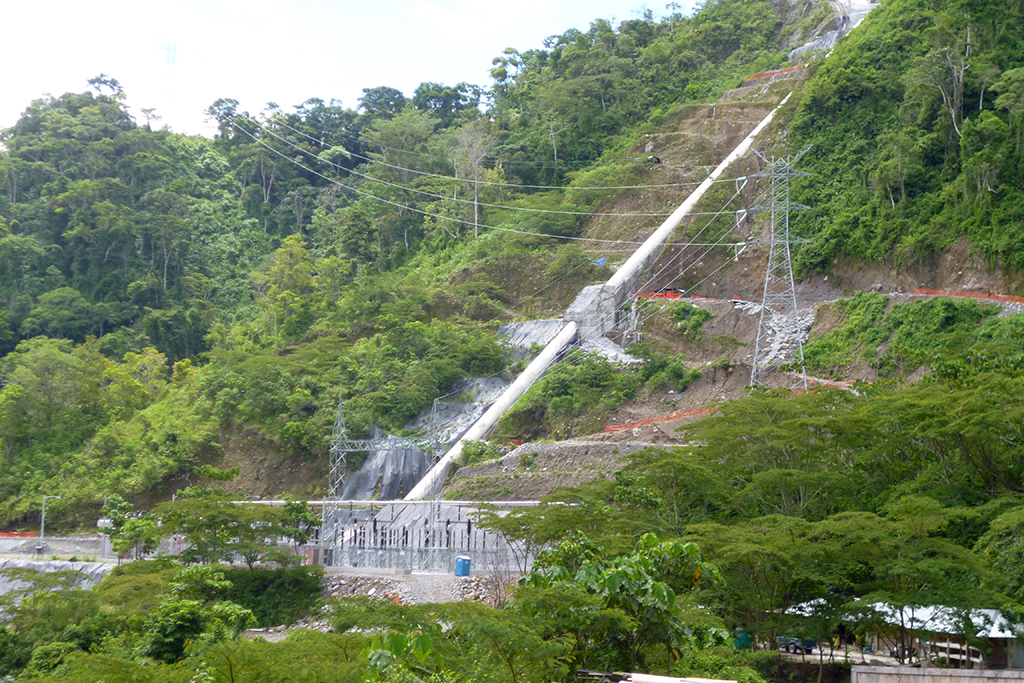

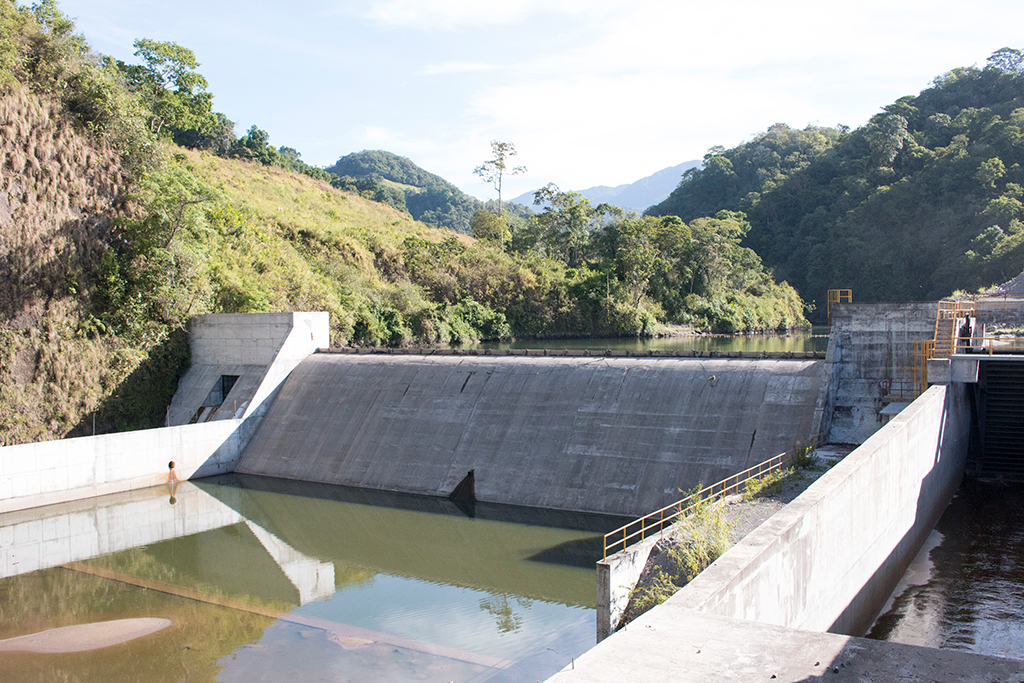

Proyecto hidroeléctrico de tipo fluyente consistente en presa de gravedad con planta recta, desarenador, cámara de carga, tubería forzada, casa de máquinas y canal de descarga.La altura de la presa es 19,60 m desde cimientos y tiene una longitud de coronación de 93m. , el volumen máximo de agua embalsada es 100.000 m³. La presa consta de una galería de drenaje de 60 m de longitud aproximadamente.La tubería forzada tiene 2,9 km de longitud con diámetros comprendidos entre 2800 mm y 2200 mm en acero y PRFV. La casa de máquinas aloja 3 turbinas Pelton para un caudal total de 21m³/s y un salto neto de 285 m. La potencia instalada de transformación es de 54 MVA.

Características:
• Presa de gravedad recta, Obra de toma y desarenador.
• Tubería forzada para 21 m3/s y salto de 285,50 m.
• Casa de máquinas con 3 turbinas Pelton verticales. Subestación y Línea Eléctrica.

Galería de Fotos

Ubicación del Proyecto

Proyectos Relacionados

alg-dgr-img_0720-201502
Central Hidroeléctrica de Los Algarrobos
Departamento de Chiriquí
Panamá

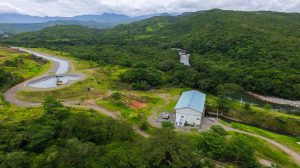

Central Hidroeléctrica de Mendre I
Departamento de Chiriquí
Panamá
alt-dgr-img-20

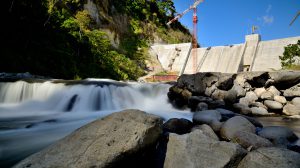

Central Hidroeléctrica de El Alto
