Central Hidroeléctrica de Pedregalito I

Chiriquí | Panamá

Datos del Proyecto

Área: Centrales Hidroeléctricas
Potencia: 20 MW
Pais: Panamá
Ciudad/Provincia: Chiriquí
Cliente: Generadora Pedregalito, S.A.

Características del Proyecto

Proyecto hidroeléctrico de tipo fluyente consistente en presa de gravedad de barraje móvil, desarenador de 4 naves, canal de conducción I para 40 m3/s, cámara de carga I reguladora, 2 alineamientos de tubería forzada en PRFV, casa de máquinas, canal de conducción II, canal de descarga y cámara de carga II.La casa de máquinas aloja 2 turbinas Francis para un caudal total de 40,0 m³/s y un salto neto de 66 m. La potencia instalada de transformación es de 20,0 MVA.

Características:

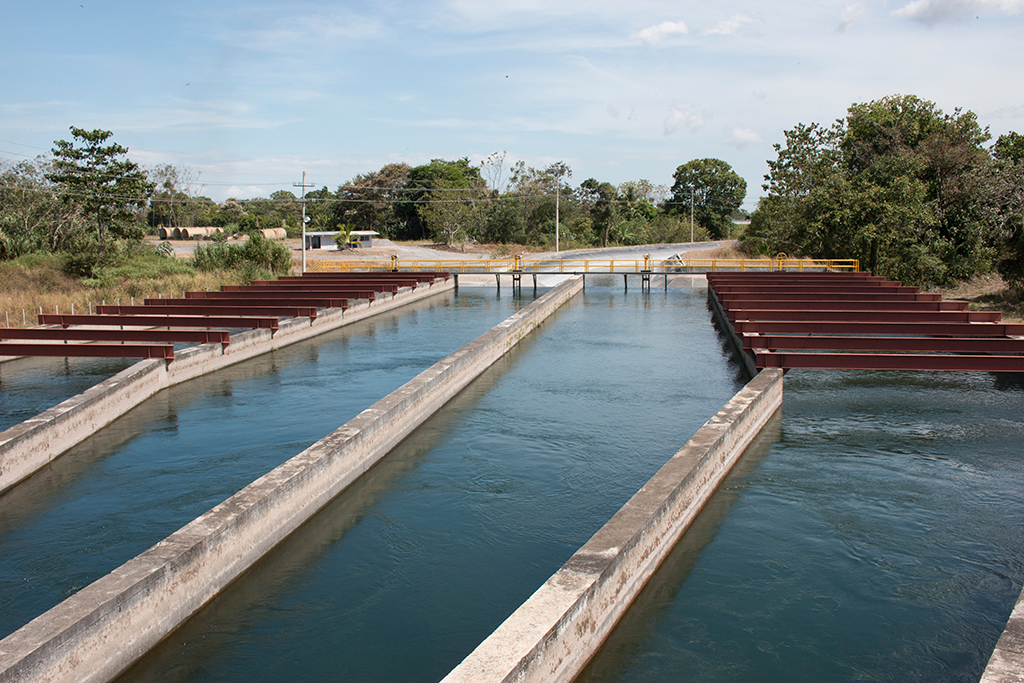

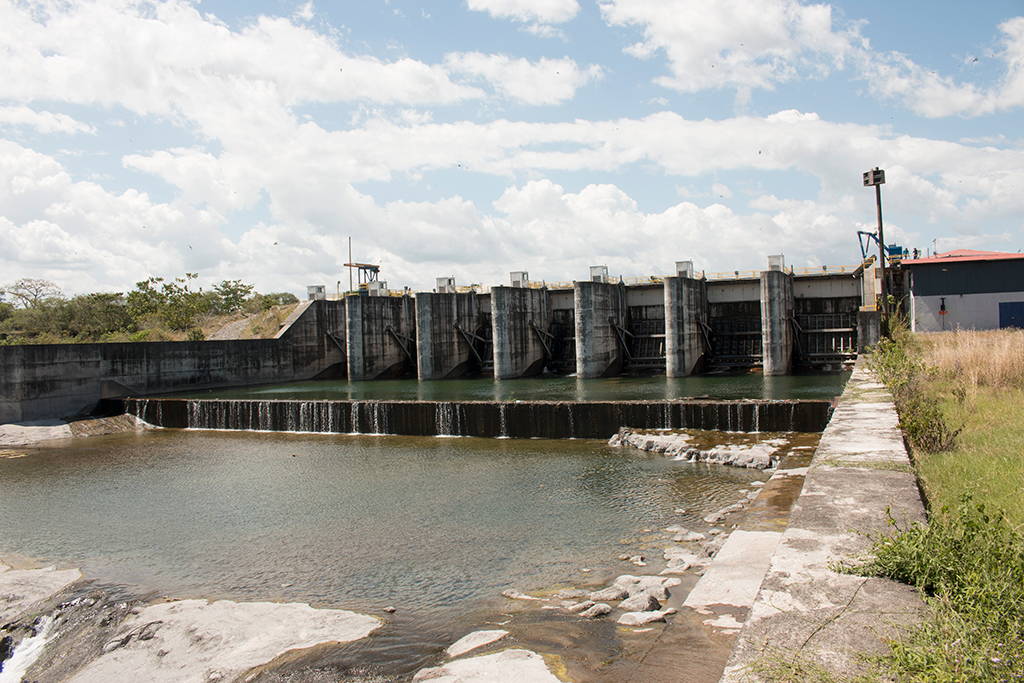

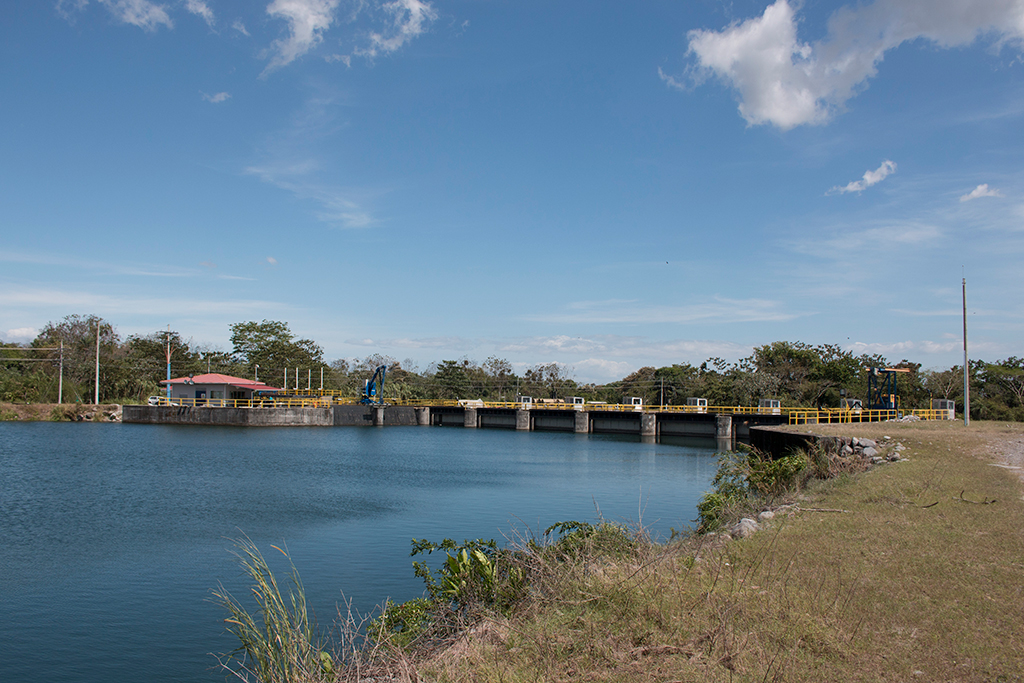

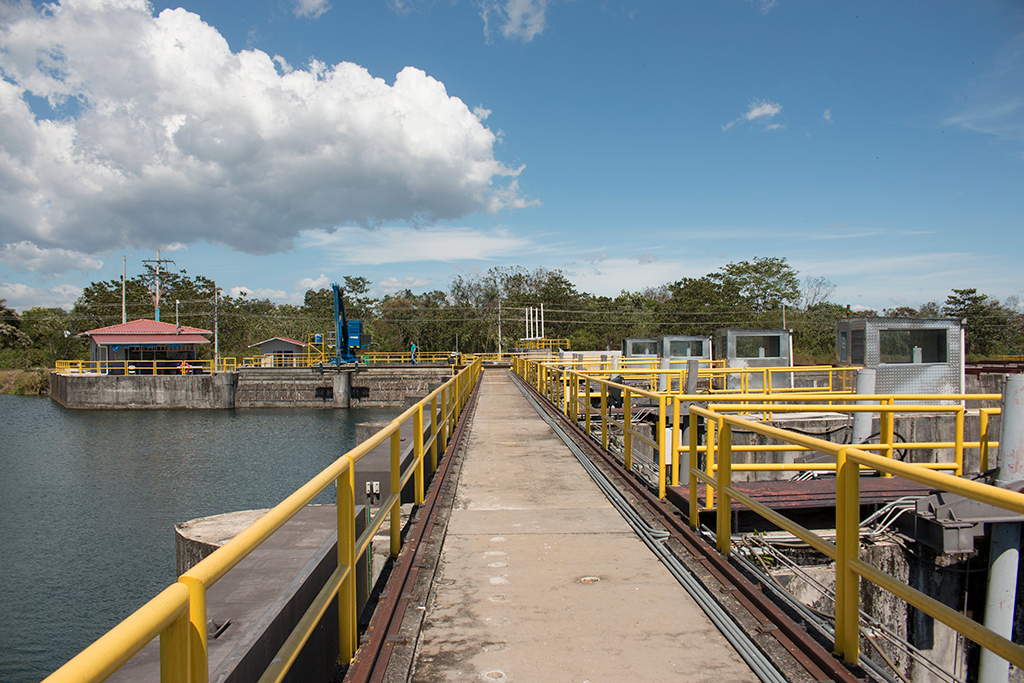

• Presa de derivación, toma de captación y desarenador.
• Canal de conducción para 40 m3/s, cámara de carga y tubería forzada para salto de 60 m.

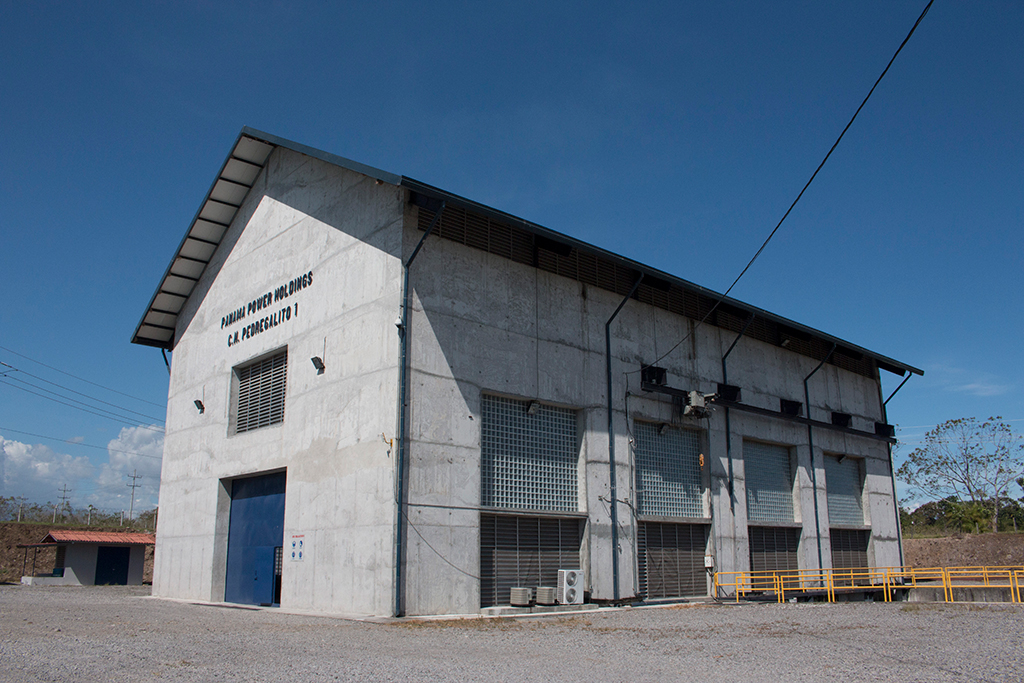

• Casa de máquinas con 2 turbinas Francis, subestación y línea eléctrica.
• Canal de conducción para la C.H. de Pedregalito II.
