Central Hidroeléctrica de El Alto
Departamento de Chiriquí | Panamá
Datos del Proyecto
Área: Centrales Hidroeléctricas
Potencia: 67 MW
Tipo de Contrato: EPC
Pais: Panamá
Ciudad/Provincia: Departamento de Chiriquí
Cliente: Panamá Power Holdings, Inc.
Características del Proyecto
Proyecto hidroeléctrico de tipo regulador consistente en presa de gravedad, tubería forzada de acero, casa de máquinas y canal de descarga.

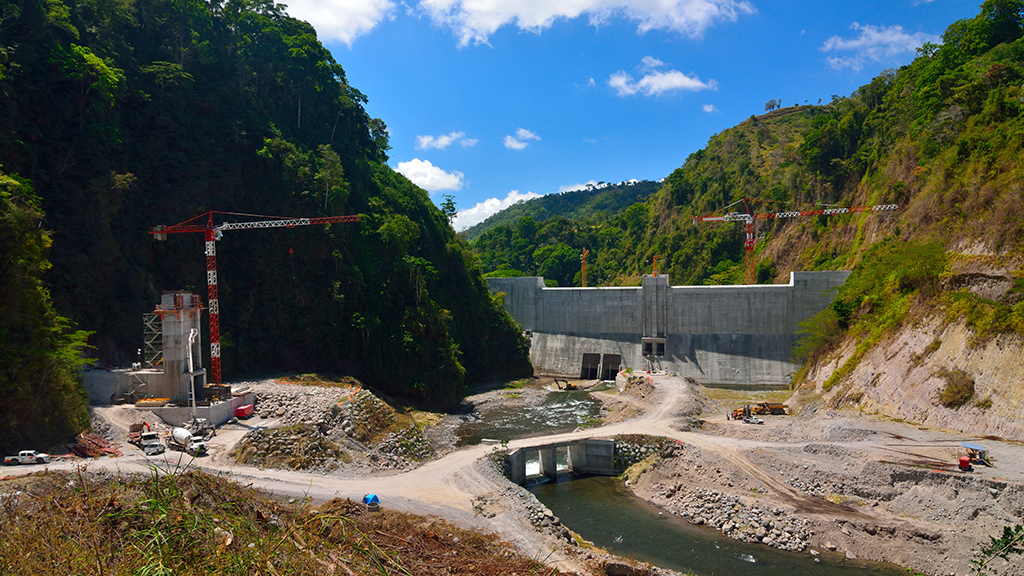

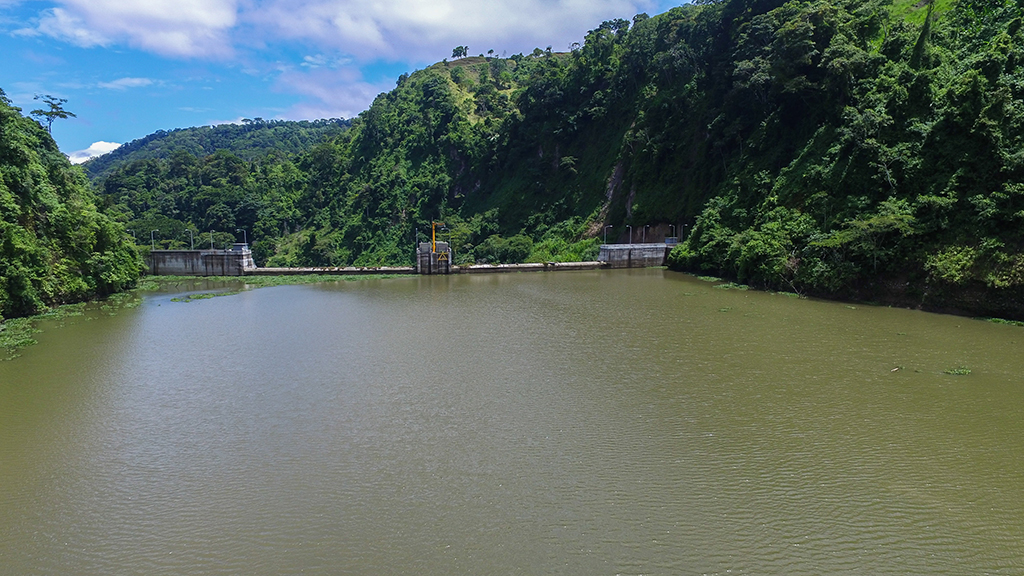

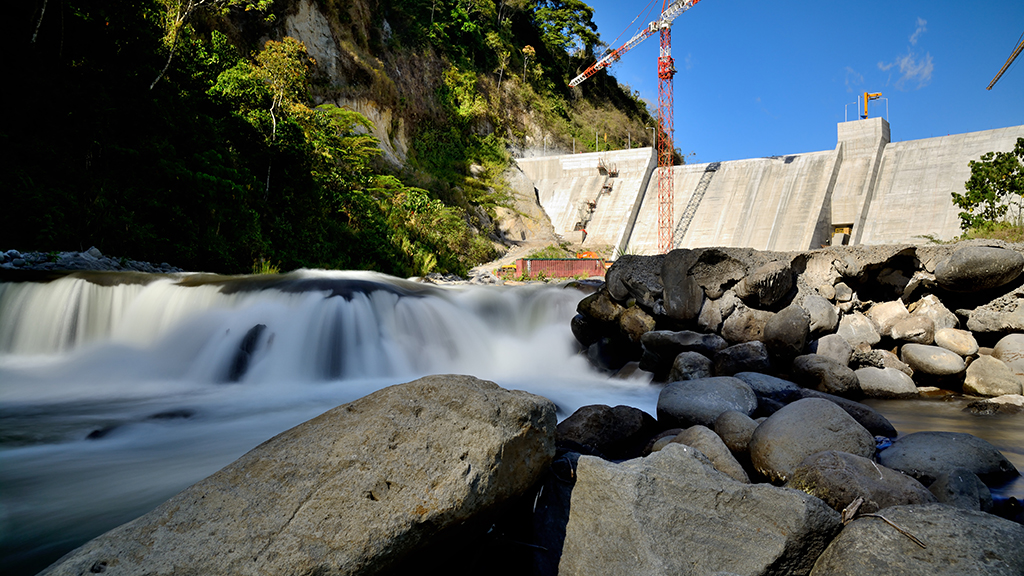

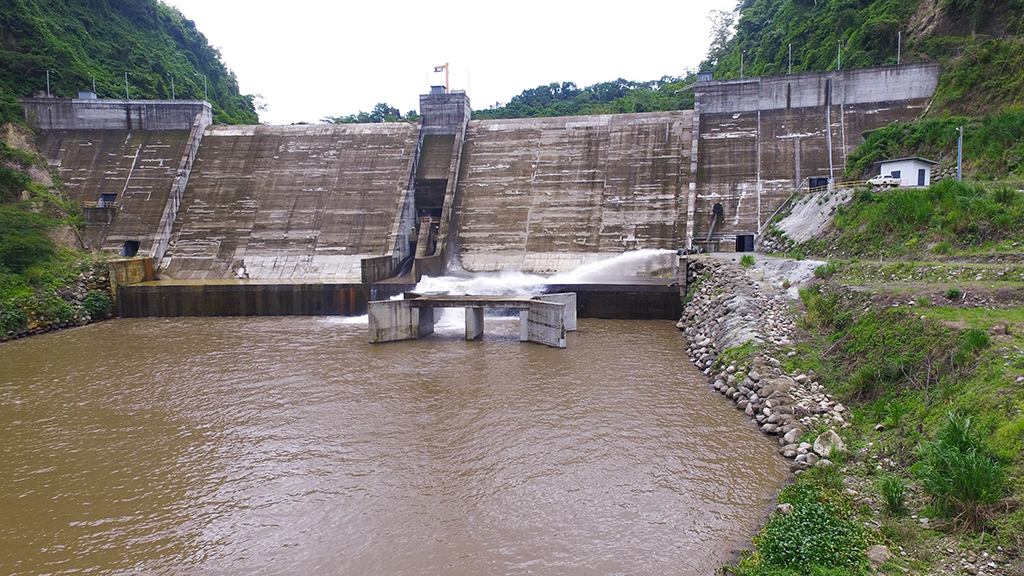

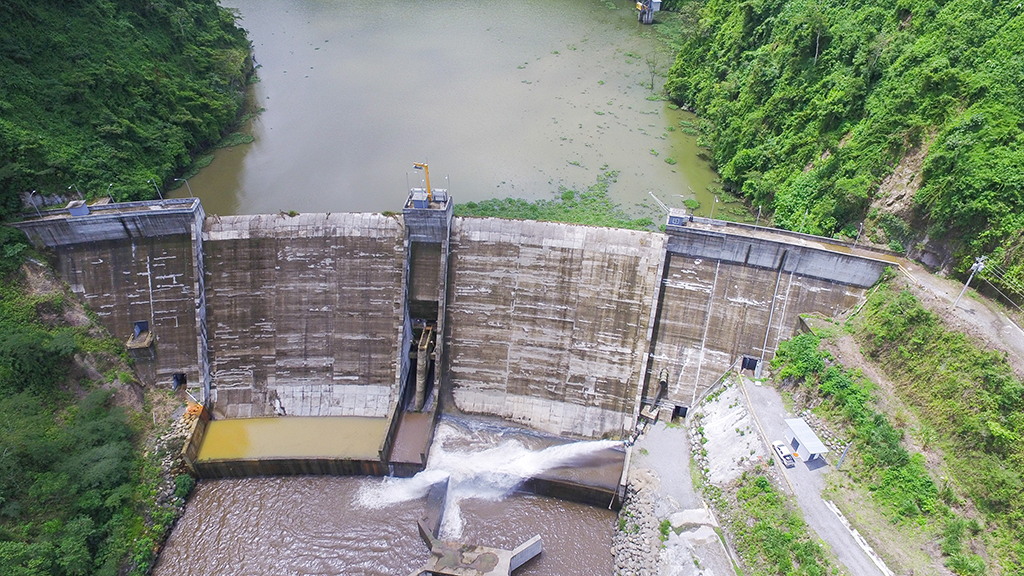

La presa es de hormigón en masa, del tipo de gravedad sin aligeramientos y consta de un vertedero fijo ejecutado mediante perfil CREAGER que apoya sobre dos estribos. La altura de la presa es 52,0 m desde cimientos y tiene una longitud de coronación de 195 m. , el volumen máximo de agua embalsada es 4,5 hm³. La presa consta de dos galerías de drenaje de 180 m de longitud aproximadamente.La casa de máquinas aloja 3 turbinas Francis para un caudal total de 60,0 m³/s. La potencia instalada de transformación es de 67 MVA.
Características:
• Presa de gravedad curva de 160 m de longitud y 50 m de altura sobre cimientos.
• Obra de toma de 35 m de altura y 5x5,50 m de sección para 60m3/s con un salto de 122 m.
• Casa de Máquinas con 3 Turbinas Francis.
• Canal de descarga trapecial.

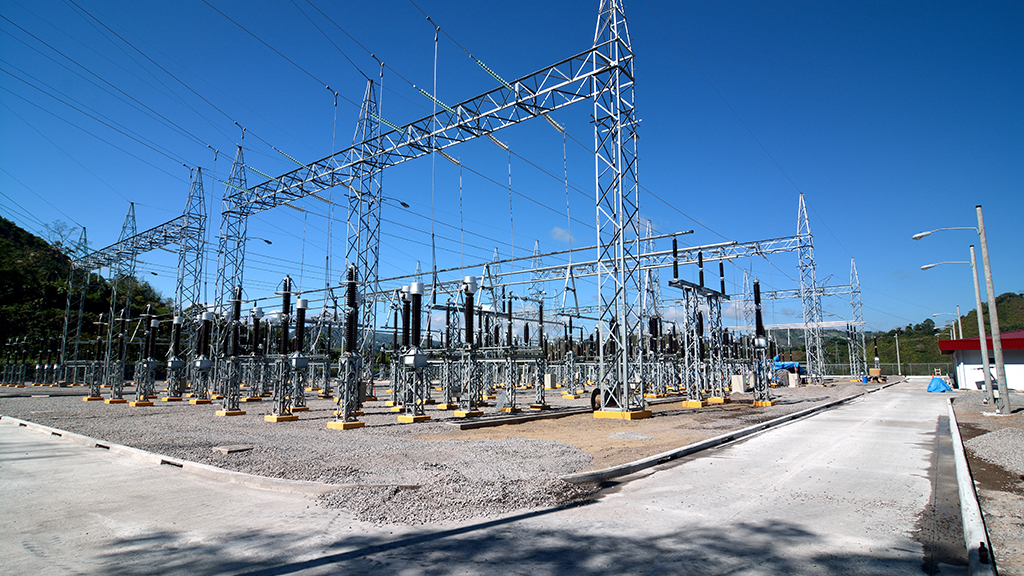

• Dos Subestaciones y Línea Eléctrica.
